鋁包鋼絲
產品名稱：鋁包鋼絲
點擊次數：
摘要：

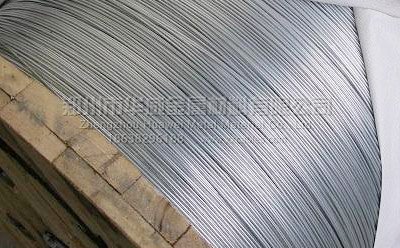

鋁包鋼絲是電工鋁桿經擠壓包覆在特殊的鋼絲外面，經過雙金屬拉絲機拉拔成需要的直徑，主要用來生產電力用鋁包鋼絞線，常用導電率有14AC,20AC(20.3AC),30AC,35AC,40AC。
鋁包鋼絲的參數和性能：
鋁包鋼絲是指由一根圓鋼芯外包一層均勻連續的鋁層構成的圓線。
鋁包鋼絲直徑：
在同一截面且互相垂直的方向上二次測量值的平均值。
鋁包鋼絲等級：
鋁包鋼線定義為“LB1”、“LB2”、“LB3”和“LB4”等級，其相應的導電率為20.3%，27%，30%和40% IACS。
鋁包鋼絲型式：
LB1等級鋁包鋼線按其抗拉強度性能分為A和B兩種型式。
鋁包鋼絲結構：
鋁包鋼線基體金屬應是鋼，由平爐、電爐或氧氣頂吹過程生產的鋼。其成份應使成品鋁包鋼線具有符合本標準規定的性能和特性。包層用鋁的純度小為99. 5% ,其質量應足以滿足本標準規定的厚度和電阻要求。
鋁包鋼絲外觀
鋁包鋼絲應光潔，并且不得有可能影響產品性能的所有缺陷,如裂紋、粗糙、劃痕和雜質等。
鋁包鋼線密度
為了計算鋁包鋼線的標稱質量，其密度見下表。
鋁包鋼線標稱密度表
| 等級 | 型式 | 20℃時標稱密度g/cm² |
| LB1 | A | 6.59 |
| B | 6.53 | |
| LB2 | — | 5.91 |
| LB3 | — | 5. 61 |
| LB4 | — | 4. 64 |
鋁包鋼絲標稱直徑的偏差
鋁包鋼線直徑與標稱直徑之差應不大于下表規定的數值。
鋁包鋼線直徑偏差表
| 標稱直徑 | 偏 差 |
| 2. 67 mm及以上 | ± 1_5% |
| 2. 67 mm以下 | ± 0. 04 mm |
小鋁層厚度
鋁包鋼線在任一處的小鋁層厚度應符合下表規定的要求。
小鋁層厚度
| 等 級 | 小鋁層厚度 |
| LB1 | 標稱直徑1. 80 mm以下,8%鋁包鋼線標稱半徑 標稱直徑1. 80 mm及以上,10%鋁包銅線標稱半徑 |
| LB2 | 14%鋁包鋼線標稱半徑 |
| LB3 | 15%鋁包鋼線標稱半徑 |
| LB4 | 25%鋁包鋼線標稱半徑 |
抗拉強度
鋁包鋼線的抗拉強度應符合表4規定的要求_根據抗拉強度計算單根鋁包鋼線拉斷力時，應使用成品線的實測直徑。
鋁包鋼線的抗拉強度和電阻率要求(絞合前)
| 等級 | 型式 | 標稱直徑d mm | 抗拉強度 小值 MPa | 1%伸長時的應力 小值 MPa | 20℃時的電阻率 值 nΩ•m |
| 1.24<d≤3.25 | 1 340 | 1 200 | |||
| 3.25<d≤3.45 | 1 310 | 1 180 | |||
| 3.45<d≤3.65 | 1 270 | 1 140 | |||
| 3.65<d≤3.95 | 1 250 | 1 100 | |||
| A | 3.95<d≤4.10 | 1 210 | 1 100 | 84.80 | |
| LB1 | 4.10<d≤4.40 | 1 180 | 1 070 | (對應于20. 3% IACS導電率） | |
| 4.40<d≤4.60 | 1 140 | 1 030 | |||
| 4.60<d≤4.75 | 1 100 | 1 000 | |||
| 4.75<d≤5.50 | 1 070 | 1 000 | |||
| B | 1.24<^<5. 50 | 1 320 | 1 100 | ||
| LB2 | — | 2.50<d≤5.00 | 1 080 | 800 | 63. 86(對應于27% IACS導電率） |
| LB3 | 一 | 2.50<d≤5.00 | 880 | 650 | 57. 47(對應于30% IACS導電率） |
| LB4 | — | 2.50<d≤5.00 | 680 | 500 | 43.10^：對應于40% IACS導電率） |
伸長率
鋁包鋼線應符合斷裂后伸長率不小于1%或斷裂時總的伸長率不小于1.5%的要求。標距均為 250 mm。在斷裂后無負荷條件下或斷裂時使用合適的引伸儀進行測量。 除非供需雙方在訂貨時另有協議,生產廠可任意選擇測量方法。 應只采用6. 3. 2規定的兩個試驗方法中的一個進行試驗。
電阻率
鋁包鋼線20℃時的電阻率應符合表4規定的要求。
扭轉試驗
在100倍標稱直徑的長度上,鋁包鋼線應能經受不少于20次的扭轉而不斷裂。 試樣扭轉斷裂后，用肉眼或正常的矯正視力觀察，鋁層不應從鋼芯上脫離
1%伸長時應力
鋁包鋼線應符合表4規定的1%伸長時的應力的要求。試驗應在校直的未變形的鋁包鋼線上進行
接頭
成品鋁包鋼線不應有任何類型的接頭，拉制為成品線前的坯桿上允許有接頭，接頭設備和工藝應使含接頭的成品線試樣的抗拉強度不小于不含接頭的成品線抗拉強度的 80%，并且大于表4規定的小值的90%。成品線內的接頭部分不要求進行伸長率、扭轉和1%伸長時的應力試驗。
試驗用試樣應由制造廠從10%的成品線的各線段上截取。
如果是大批量的鋁包鋼線,并且制造廠能證明該批鋁包鋼線達到或超過規定性能要求時•則在供需 雙方達成協議的情況下，試樣數目可以減少保證對每批鋁包鋼線成品達到足夠的監瀏水平。
