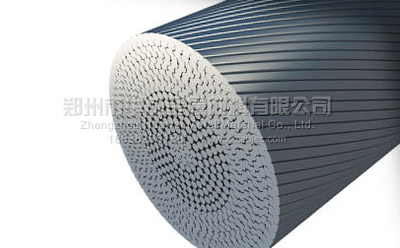

間隙式鋼芯鋁絞線
產品類別：新型絞線產品
產品名稱：間隙式鋼芯鋁絞線
點擊次數：
摘要：
間隙式鋼芯鋁絞線也叫間隙式架空鋁導線，間隙式鋼芯鋁絞線由于這種產品結構存在間隙，間隙鋼芯鋁絞線產品有特別良好的自阻尼特性，特別適合在易發生臺風、暴雨和風沙塵暴的地區使用。
產品名稱：間隙式鋼芯鋁絞線
點擊次數：
摘要：
間隙式鋼芯鋁絞線也叫間隙式架空鋁導線，間隙式鋼芯鋁絞線由于這種產品結構存在間隙，間隙鋼芯鋁絞線產品有特別良好的自阻尼特性，特別適合在易發生臺風、暴雨和風沙塵暴的地區使用。
間隙式鋼芯鋁絞線的參數和性能：
間隙式鋼芯鋁絞線結構
- 加強芯：圓形特高強度鍍鋅鋼線(EST)或特高強度鋁包鋼線(LB10或LB14)
- 載流導體：圓線或梯形(超)耐熱鋁合金線
間隙式鋼芯鋁絞線采用高強度鍍鋅鋼線和耐熱鋁合金線通過特殊工藝，留出"間隙結構"，然后同心絞合而成的特種架空輸電導線。
間隙型增容導線的內層導體采用型線截面以保持鋼芯與鋁合金之間的間隙，在間隙中填充耐熱油脂從而避免了鋼芯與鋁合金內層的摩擦，使得鋁合金層與鋼芯可以獨立移動。通過一種特殊的創新架線方式實現鋁部張力轉移，所有張力都由鋼芯承擔，導線的線膨脹性能即為鋼芯的線膨脹性能。
間隙式鋼芯鋁絞線和"間隙結構"的結合運用提供了優異的截流特性和弧垂特性，因而在現有的輸電線路進行增容時將充分顯示其優點。只需更換導線即可實現相比同截面普通鋼芯鋁絞線1.6-2.0倍的輸送容量增加而不增加弧垂。
間隙式鋼芯鋁絞線應用
間隙型增容導線廣泛應用于"卡脖子"線路增容改造工程，利用現有輸電走廊，不需改造桿塔，僅僅更換導線實現相比同截面普通鋼芯鋁絞線1.6-2.0倍的電流增容，且不增加弧垂，節約建設投資和施工時間。
間隙式鋼芯鋁絞線標準
- Q/320623 AP35-2007 松套型增容導線
- GB/T 1179-1999 圓線同心絞架空導線
- GB/T 20141-2006 型線同心絞架空導線
- IEC 62420-2008 Concentric lay stranded overhead electrical conductors containing one or more gap(s)-Edition 1.0
間隙式鋼芯鋁絞線技術特征
- 增容性
間隙型耐熱合金導線150℃時的載流量是同截面普通鋼芯鋁絞線70℃時的1.6倍。
間隙型耐熱合金導線210℃時的載流量是同截面普通鋼芯鋁絞線70℃時的2.0倍。 - 弧垂特性
通過特殊的創新架線技木使鋁合金張力轉移到鋼芯上，導線在帶電運行時的弧垂變化便取決于鋼芯的線膨脹系數，間隙型增容導線的線膨脹性能即為鋼芯的線膨脹性能，所以間隙型增容導線可以在高溫下維持較好的弧垂特性。

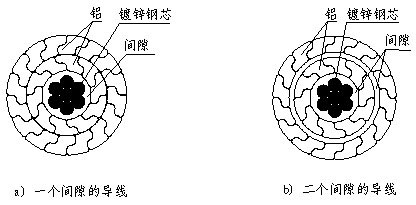

圖有間隙的鋼芯SZ型鋁絞線
| A1F(SZ)G+SxA A1F(SZ)2G+SxA |
A1F(TT)G+SxA A1F(TT)2G+SxA |
| X=1,2,3 | |
間隙式鋼芯型鋁絞線主要特點：
由于這種結構存在間隙，有特別良好的自阻尼特性，在易發生臺風、暴雨和風沙塵暴的地區使用。
A1F(SZ)G+SxA / A1F(TT)G+SxA 間隙式鋼芯型鋁絞線（一個間隙） X=1,2,3
| 導線規格 | 250+33 | 250+40 | 315+41 | 315+50 | 400+52 | 400+64 | |||
| 鋼比(%) | 13 | 16 | 13 | 16 | 13 | 16 | |||
| 截面積（mm2） | 鋁 | 250 | 250 | 315 | 315 | 400 | 400 | ||
| 鋼 | 33 | 40 | 41 | 50 | 52 | 64 | |||
| 總 | 283 | 290 | 356 | 365 | 452 | 464 | |||
| 導線直徑mm） | 導線 | 20.7 | 21.1 | 23.1 | 23.5 | 26.0 | 26.5 | ||
| 單位長度質量（kg/km) | 946.3 | 1001.0 | 1187.9 | 1258.2 | 1507.9 | 1601.7 | |||
| 計算拉斷力（N） | S1A | 77620 | 85600 | 97140 | 105400 | 121200 | 134400 | ||
| S2A | 82240 | 91200 | 102880 | 112900 | 129000 | 144000 | |||
| S3A | 86530 | 96400 | 108210 | 119400 | 135760 | 152320 | |||
| 拉力重量比 | S1A | 8.4 | 8.7 | 8.3 | 8.5 | 8.2 | 8.6 | ||
| S2A | 8.9 | 9.3 | 8.8 | 9.2 | 8.7 | 9.2 | |||
| S3A | 9.3 | 9.8 | 9.3 | 9.7 | 9.2 | 9.7 | |||
| 20℃直流電阻（Ω/km) | 0.1155 | 0.1155 | 0.0917 | 0.0917 | 0.0722 | 0.0722 | |||
以下為參考性資料
| 彈性模量（N/mm2） | 71000 | 74000 | 71000 | 74000 | 71000 | 74000 | |||
| 線膨脹系數（10-6/℃） | 19.4 | 18.9 | 19.4 | 18.9 | 19.4 | 18.9 | |||
| 載流量計算條件 | 風速：0.5m/s;環境溫度：40℃；日照強度：1000W/m2; 表面吸收系數：0.9；輻射系數：0.9；工作溫度：70℃-80℃ |
||||||||
| 載流量（A） | 運行溫度 | 70℃ | 444 | 446 | 509 | 511 | 587 | 589 | |
| 80℃ | 546 | 549 | 632 | 635 | 735 | 739 | |||
表12 A1F(SZ)2G+SxA / A1F(TT)2G+SxA 間隙式鋼芯型鋁絞線（兩個間隙） X=1,2,3
| 導線規格 | 250+33 | 250+40 | 315+41 | 315+50 | 400+52 | 400+64 | |||
| 鋼比(%) | 13 | 16 | 13 | 16 | 13 | 16 | |||
| 截面積（mm2） | 鋁 | 250 | 250 | 315 | 315 | 400 | 400 | ||
| 鋼 | 33 | 40 | 41 | 50 | 52 | 64 | |||
| 總 | 283 | 290 | 356 | 365 | 452 | 464 | |||
| 導線直徑 | 導線 | 22.2 | 22.6 | 24.6 | 25.0 | 27.4 | 27.9 | ||
| 單位長度質量（kg/km) | 946.3 | 1001.0 | 1187.9 | 1258.2 | 1507.9 | 1601.7 | |||
| 計算拉斷力（N） | S1A | 77620 | 85600 | 97140 | 105400 | 121200 | 134400 | ||
| S2A | 82240 | 91200 | 102880 | 112900 | 129000 | 144000 | |||
| S3A | 86530 | 96400 | 108210 | 119400 | 135760 | 152320 | |||
| 拉力重量比 | S1A | 8.4 | 8.7 | 8.3 | 8.5 | 8.2 | 8.6 | ||
| S2A | 8.9 | 9.3 | 8.8 | 9.2 | 8.7 | 9.2 | |||
| S3A | 9.3 | 9.8 | 9.3 | 9.7 | 9.2 | 9.7 | |||
| 20℃直流電阻（Ω/km) | 0.1155 | 0.1155 | 0.0917 | 0.0917 | 0.0722 | 0.0722 | |||
以下為參考性資料
| 彈性模量（N/mm2） | 71000 | 74000 | 71000 | 74000 | 71000 | 74000 | |||
| 線膨脹系數（10-6/℃） | 19.4 | 18.9 | 19.4 | 18.9 | 19.4 | 18.9 | |||
| 載流量計算條件 | 風速：0.5m/s；環境溫度：40℃；日照強度：1000W/m2; 表面吸收系數：0.9；輻射系數：0.9；工作溫度：70℃-80℃ |
||||||||
| 載流量（A） | 運行溫度 | 70℃ | 450 | 452 | 515 | 517 | 593 | 595 | |
| 80℃ | 557 | 559 | 643 | 646 | 746 | 750 | |||
間隙式鋼芯鋁絞線結構性能參數表
間隙型特強鋼芯(超)耐熱鋁合金絞線JNRLH1S/EST，JNRLH3S/EST
| 導線規格 | 截面積mm2 | 外徑mm | 拉斷力kN | 直流電阻 Ω/km |
重量 kg/km |
彈性模量Gpa | 線膨脹系數10-6/℃ | 載流量Ａ | ||||||
| 鋁合金 | 鋼 | 結構Ⅰ | 結構Ⅱ | 導線 | 鋼芯 | 導線 | 鋼芯 | 導線 | 鋼芯 | LHNR1 150℃ | LHHR3 210℃ | |||
| 185/30 | 197.60 | 31.67 | 19.7 | 18.7 | 81.1 | 50.5 | 0.1483 | 801 | 73.6 | 190 | 18.9 | 11.5 | 879 | 1095 |
| 240/30 | 250.60 | 31.67 | 20.6 | 20.6 | 89.7 | 50.5 | 0.1170 | 948 | 70.1 | 190 | 19.5 | 11.5 | 1017 | 1270 |
| 260/40 | 265.30 | 43.11 | 22.6 | 21.7 | 109.3 | 68.7 | 0.1106 | 1084 | 73.9 | 190 | 18.9 | 11.5 | 1068 | 1335 |
| 300/40 | 290.20 | 43.11 | 23.7 | 22.4 | 113.2 | 68.7 | 0.1010 | 1147 | 72.5 | 990 | 19.1 | 11.5 | 1124 | 1406 |
| 370/40 | 370.50 | 40.08 | 26.0 | 24.8 | 121.0 | 63.8 | 0.0792 | 1348 | 68.2 | 190 | 19.9 | 11.5 | 1316 | 1651 |
| 400/50 | 408.30 | 49.48 | 27.5 | 26.1 | 141.6 | 78.8 | 0.0718 | 1523 | 69.6 | 190 | 19.6 | 11.5 | 1403 | 1762 |
| 450/50 | 444.71 | 49.48 | 28.4 | 27.2 | 147.4 | 78.8 | 0.0660 | 1644 | 68.5 | 190 | 19.8 | 11.5 | 1484 | 1867 |
| 500/60 | 523.50 | 63.55 | 31.2 | 29.5 | 183.3 | 101.2 | 0.0560 | 1951 | 69.6 | 190 | 19.6 | 11.5 | 1655 | 2087 |
| 630/50 | 642.70 | 52.83 | 34.0 | 32.0 | 186.0 | 84.2 | 0.0456 | 2195 | 65.3 | 190 | 20.5 | 11.5 | 1887 | 2386 |
- 結構Ⅰ為型線+圓線，結構Ⅱ?yàn)樾途€+型線；
- 載流量計算是基于環境溫度40℃，日照強度0.1w/cm2，風速0.5m/s，表面吸系數0.9，風向0度，系統頻率50Hz為基本條件計算。

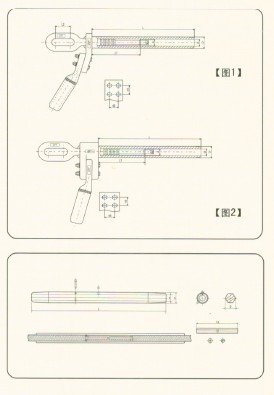

間隙式鋼芯鋁絞線配套金具
壓縮型耐張線夾
| 型號 | 導線外徑 | 主要尺寸 | 螺栓數量 | ||||||
| L | L1 | L2 | D | Φ | Φ1 | d | |||
| NY-185JX | 19.7 | 400-520 | 150-250 | 50-60 | 30-38 | 20-21 | 7.5-8.0 | 15-16 | 1 |
| NY-240JX | 20.6 | 500-600 | 150-250 | 50-60 | 35-42 | 21-23 | 7.5-8.0 | 15-16 | 1 |
| NY-260JX | 22.6 | 500-600 | 150-250 | 50-60 | 35-42 | 23-25 | 8.0-8.5 | 16-18 | 1 |
| NY-300JX | 23.7 | 500-600 | 150-250 | 50-60 | 35-42 | 25-27 | 8.0-8.5 | 16-18 | 1 |
| NY-370JX | 26.0 | 550-650 | 150-250 | 60-80 | 38-50 | 27-28 | 8.0-8.5 | 16-18 | 1 |
| NY-400JX | 27.5 | 550-650 | 150-250 | 60-80 | 38-50 | 28-30 | 8.0-9.8 | 19-20 | 1 |
| NY-450JX | 28.4 | 550-650 | 150-250 | 60-8O | 45-50 | 29-30 | 9.5-10.0 | 19-20 | 2 |
| NY-500JX | 31.2 | 600_700 | 150-250 | 60-80 | 48-55 | 32-33 | 10.0-10.5 | 20-22 | 2 |
| NY-630JX | 34.2 | 600-700 | 150-250 | 60-80 | 50-58 | 34-36 | 9.5-10.0 | 18-20 | 2 |
壓縮型接續管
| 型號 | 導線外徑 | 主要尺寸 | |||||
| D | d | L | L1 | Φ | Φ1 | ||
| JY-185JX | 19.7 | 30-38 | 15-16 | 550-650 | 140-160 | 15-16 | 7.5-8.0 |
| JY-240JX | 20.6 | 35-42 | 15-16 | 600-700 | 160-200 | 15-16 | 7.5-8.0 |
| JY-260JX | 22.6 | 35-42 | 16-18 | 600-700 | 160-200 | 16-18 | 7.5-8.0 |
| JY-300JX | 23.7 | 35-42 | 16-18 | 600-700 | 160-200 | 16-18 | 7.5-8.0 |
| JY-370JX | 26.0 | 38-50 | 16-18 | 700-800 | 200-220 | 16-18 | 8.0-8.5 |
| JY-400JX | 27.5 | 38-50 | 19-20 | 700-800 | 200-220 | 19-20 | 8.0-9.8 |
| JY-450JX | 28.4 | 45-50 | 19-20 | 700-800 | 200-220 | 19-20 | 9.5-10.0 |
| JY-500JX | 31.2 | 48-55 | 20-22 | 800-950 | 220-260 | 20-22 | 10.0-10.5 |
| JY-630JX | 34.2 | 50-58 | 19-20 | 850-1000 | 220-240 | 18-20 | 9.5-10.0 |
間隙式鋼芯鋁絞線安裝
- 間隙型增容導線(間隙型特強鋼芯(超)耐熱鋁合金絞線)總體采用張力放線方法進行安裝操作。安裝參照GB 50233-2005"110～500kV架空送電線路施工及驗收規范"和IEEE Standard 524"架空輸電導線的安裝導則"和制造商提供的特殊架線指導。
- 制造商將提供特殊的架線專用工具和全程安裝技術指導。
